Sincronizacion positiva · Packaging industrial
Correas dentadas de PU con refuerzo interno para sincronizacion precisa, sin deslizamiento y fabricacion a medida en Espana.

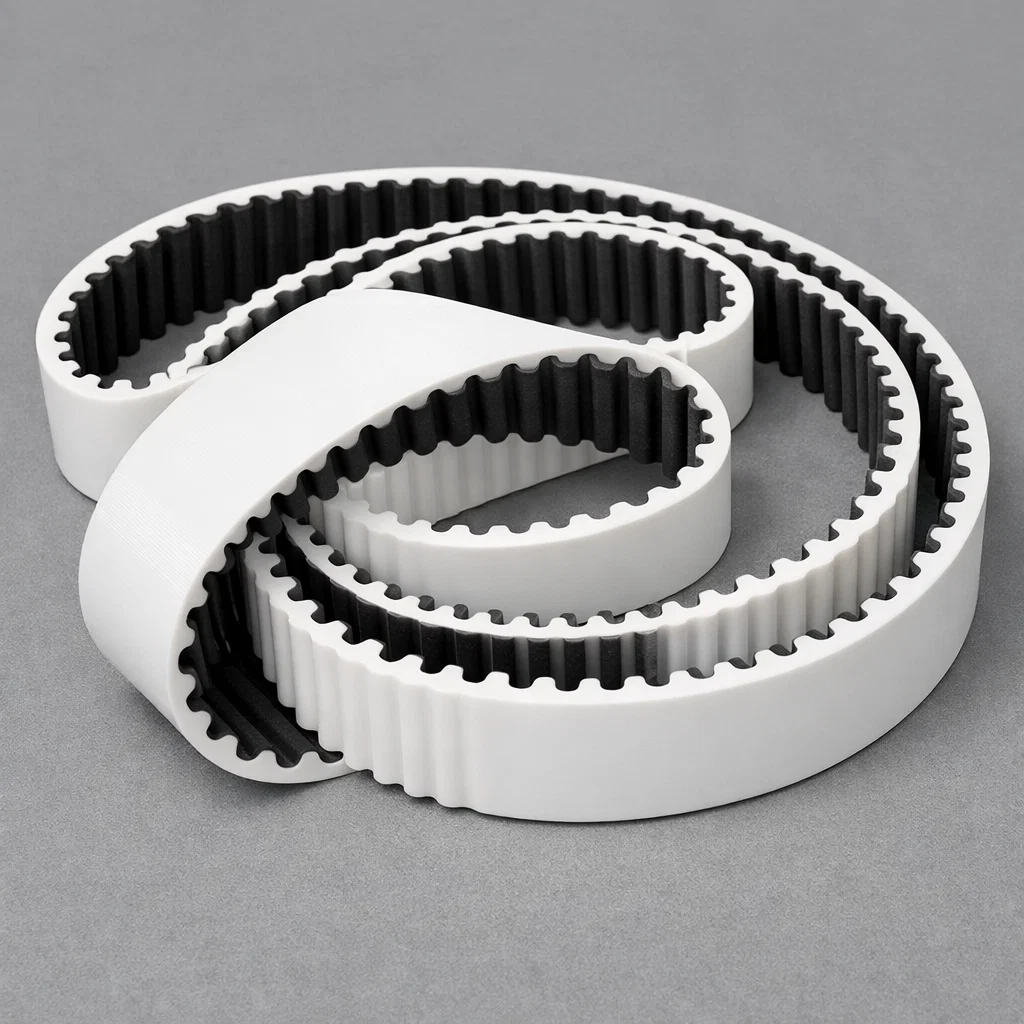

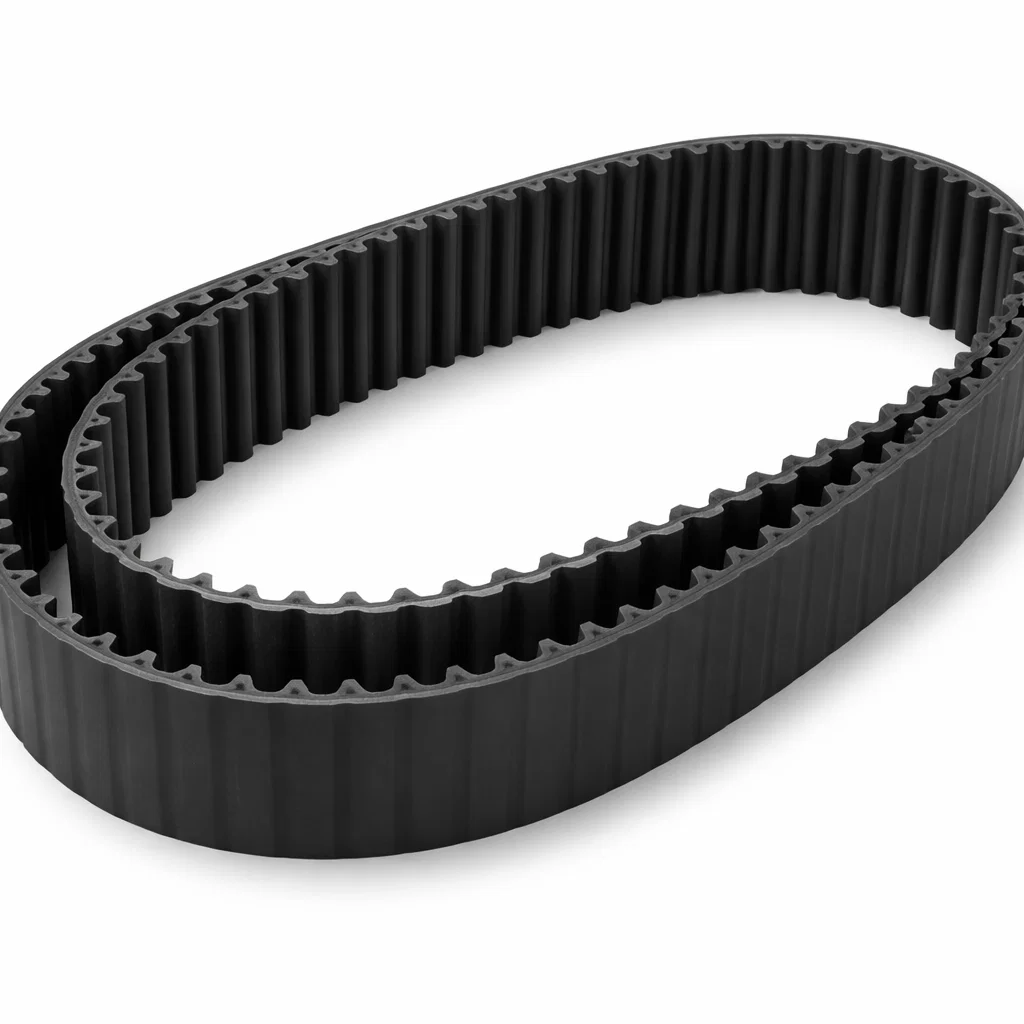

Las bandas dentadas poliuretano son correas de transmision sincronica fabricadas en PU con refuerzo interno de fibra de vidrio, aramida o acero. A diferencia de una correa lisa que transmite movimiento por friccion, una correa sincrónica poliuretano engrana mecanicamente con la polea y mantiene una relacion exacta entre el eje motriz y el eje conducido.
Esa ausencia de deslizamiento es la razon por la que las bandas dentadas sincrónicas son el estandar en maquinaria de packaging, envasado, impresion, dosificacion y manipulacion robotica. Cuando la posicion de un envase, una etiqueta o una impresion debe coincidir con precision de milimetros, una transmision por friccion deja demasiado margen al error.
En BandasMatuz suministramos correas dentadas poliuretano a medida para sustitucion o diseno desde cero. Si necesita una ficha mas orientada a catalogo general, puede revisar tambien nuestras bandas dentadas de poliuretano. Si la aplicacion no requiere sincronizacion positiva y busca una alternativa mas simple, valore tambien las correas termosoldables de PU o las cintas transportadoras de PU para transporte continuo.
El principio mecanico es sencillo: cuando la polea motriz gira, sus dientes encajan con los de la banda y la empujan sin posibilidad de slip. Esto elimina dos problemas criticos de las correas de friccion: el deslizamiento bajo carga y la deriva acumulativa en posicionamiento. En maquinaria donde el ciclo debe repetirse miles de veces por hora, esa estabilidad no es opcional, es un requisito funcional del proceso.
Ademas del perfil del diente, el comportamiento real depende del refuerzo interno, del ancho, de la velocidad y de la calidad del montaje. Por eso no basta con pedir una banda por longitud: para elegir correctamente unas bandas dentadas industriales hay que cruzar paso, ancho, par, velocidad, diametro de polea y precision requerida.
En packaging y converting, el beneficio practico se ve muy claro. Si el avance del film no coincide exactamente con el ciclo de soldadura o corte, el envase sale descentrado. Si el arrastre del sustrato en impresion pierde registro, el color se mueve. Si una llenadora no mantiene la posicion relativa entre envase y valvula, la dosificacion deja de ser estable. En todos esos casos, las correas dentadas PU packaging trabajan como elemento de sincronizacion y no simplemente como un repuesto mecanico.
Tambien hay una ventaja importante de mantenimiento: frente a las cadenas, la banda dentada de poliuretano trabaja sin lubricacion, genera menos ruido y reduce masa en movimiento. Eso facilita velocidades mas altas, menor suciedad en la maquina y mejor comportamiento en lineas donde conviven transmision, presencia de producto y necesidades de limpieza. Si el objetivo es comparar tecnologias, esta es una de las razones por las que muchas maquinas modernas han pasado de cadena a bandas dentadas a medida España fabricadas en PU.
No obstante, esa precision solo aparece cuando la transmision esta bien dimensionada. Una banda de buen material montada sobre poleas desgastadas, con tensado incorrecto o con un perfil equivocado no va a rendir como se espera. Por eso, cuando un cliente reporta fallos de registro o deriva de posicionamiento, casi siempre revisamos la maquina completa: perfil, diametro de polea, ancho, refuerzo, velocidad y estado general del sistema.
En este tipo de transmisiones tambien importa mucho el backlash real del conjunto. No depende solo del perfil teorico, sino de la tolerancia de polea, del tensado, de la calidad del dentado y del comportamiento elastico del refuerzo. En equipos donde una decima de milimetro cambia el resultado final, una buena correa sincrónica poliuretano debe seleccionarse como parte de una solucion completa y no como un consumible aislado.
Por eso, cuando el objetivo es sustituir una banda existente, lo mas eficiente es partir de la referencia instalada o de las poleas reales de la maquina. Y cuando se trata de un diseno nuevo, conviene pensar la transmision desde el inicio con ancho, perfil y refuerzo sobradamente adaptados al servicio. Un pequeno margen bien calculado en esta fase suele evitar muchos problemas de tensado, ruido y vida util una vez la linea entra en produccion.
El perfil determina compatibilidad con poleas, capacidad de carga, nivel de ruido y comportamiento a alta velocidad. Si la maquina ya existe, el perfil debe coincidir con la polea instalada.
Son perfiles trapezoidales imperiales muy extendidos en maquinaria existente. El perfil XL es especialmente comun en packaging ligero, etiquetado y equipos de pequeno formato con exigencia de compatibilidad historica. Cuando se trabaja sobre maquinas antiguas o importadas, esta familia suele ser la primera que hay que verificar para no fallar en la sustitucion.
Perfiles trapezoidales metricos estandar en maquinaria europea. T5 se usa mucho en precision ligera, T10 en transmisiones medias y T20 cuando el par requerido ya es claramente superior. Son perfiles muy presentes en equipos de envasado, manipulacion automatica y subconjuntos donde la disponibilidad de poleas metricas ya esta normalizada.
Mantienen la logica del perfil T pero con mayor capacidad de par gracias a un diente mas robusto. Son una alternativa frecuente cuando un T estandar se queda corto en carga transmisible. En maquinaria de packaging con arranques frecuentes, aceleraciones altas o picos de carga, este salto de perfil permite ganar margen sin redisenar toda la transmision.
El perfil curvilineo distribuye mejor tensiones, reduce ruido y transmite mas par por ancho equivalente. En packaging, automatizacion y robots, 5M y 8M son de los perfiles mas utilizados. Cuando la maquina necesita trabajar rapido y con cargas ciclicas, HTD suele ser el perfil de referencia porque combina capacidad de par, suavidad y menor concentracion de esfuerzos en el diente.
Perfiles optimizados para alta precision y bajo backlash. Son habituales en impresoras industriales, CNC, plotters y equipos donde la repetibilidad de posicionamiento pesa mas que la simple potencia transmitida. En este tipo de aplicacion, una pequena holgura acumulada puede traducirse en errores visibles de registro o de posicion final del producto.
Para maquinaria de packaging general, la fibra de vidrio cubre la gran mayoria de aplicaciones. Cuando la velocidad, el impacto o el posicionamiento critico suben de nivel, la aramida suele ser la eleccion correcta. El refuerzo es una variable critica porque determina cuanto se alarga la banda bajo carga y, por tanto, cuanto se mueve realmente la posicion del producto respecto al punto teorico de sincronizacion.
En flow-pack, termoformado, llenado y sellado sincronizan el avance del film con el ciclo de corte y cierre. Cualquier deslizamiento se traduce en envases mal posicionados o mal sellados. En maquinas de alta cadencia, incluso una pequena deriva acumulada termina generando rechazo de producto y ajuste continuo por parte de mantenimiento.
Offset, flexografia e inkjet dependen de una transmision estable para mantener registro entre grupos de impresion y arrastre correcto del sustrato. Cuando el sistema trabaja con varios colores o estaciones, la precision de la banda ayuda a mantener repetibilidad sin que aparezcan desajustes visuales en la impresion.
La posicion de la valvula debe coincidir con la del envase en cada ciclo. Aqui las bandas con aramida y perfiles HTD son muy habituales por su baja elongacion. La transmision deja de ser un simple elemento de arrastre y pasa a formar parte de la exactitud del propio proceso de llenado.
Los ejes lineales de muchos robots y porticos se accionan con bandas dentadas de carbono o aramida para mantener repetibilidad y peso contenido. Frente a otras soluciones, permiten combinar aceleracion, ligereza y buen control del backlash en recorridos largos.
Cortadoras, plegadoras, troqueladas y lineas de converting dependen de una sincronizacion positiva entre cuchillos, rodillos y estaciones de arrastre. Cuando la velocidad sube, cualquier elasticidad o perdida de posicion se vuelve visible en corte, plegado o registro.
En logistica y e-commerce se usan para desviadores, sincronizacion de entradas y salidas y movimientos repetitivos de alta fiabilidad. Son especialmente utiles cuando hay varios modulos encadenados y el sistema necesita conservar un timing estable durante miles de ciclos diarios.
Multimarca
Comercializamos las mejores marcas del mercado mundial.
Para acertar con una banda dentada no basta con medir la longitud. Necesitamos definir al menos estos cuatro parametros tecnicos.
Si sustituye una correa existente, el perfil debe ser identico al de la polea instalada. Si diseña desde cero, el perfil se elige segun potencia, velocidad y precision requeridas.
La longitud debe ser multiplo exacto del paso del perfil. Si ya tiene una correa montada, la forma mas rapida de acertar es facilitar la referencia actual o la longitud en mm.
El ancho depende del par a transmitir y del servicio real. En aplicaciones de packaging de alta cadencia, quedarse corto de ancho suele castigar la vida util de la banda.
Fibra de vidrio para uso general, aramida para alta velocidad o impacto, y acero o carbono cuando la carga o la precision lo justifican.
Si la correa sustituye a otra que ya ha fallado, conviene revisar tambien estado de poleas, tensado y alineacion. Muchas roturas repetitivas atribuidas a la banda tienen su origen en desgaste de poleas, radios incompatibles o montaje incorrecto.
Si tiene dudas, envienos la referencia de la correa, el perfil, la longitud, el ancho o una foto de la maquina. Tambien puede apoyarse en nuestro articulo sobre <a href="/blog/que-es-una-banda-transportadora">que es una banda transportadora</a> para revisar criterios basicos de seleccion en lineas completas. Cuando el recambio forma parte de una maquina de packaging o impresion, una fotografia de la transmision completa y de la polea suele acelerar mucho el diagnostico.
Solicitar presupuesto de bandas dentadas de poliuretanoEn la mayoria de casos si, siempre que perfil y longitud sean identicos y la polea sea compatible. Conviene revisar especialmente el radio en la base del diente y el ajuste real con la polea existente.
No. Funcionan en seco y la lubricacion es contraproducente porque altera el contacto entre diente y polea y puede acelerar desgaste o suciedad en la transmision.
En condiciones normales, la vida util orientativa esta entre 3 y 7 anos. Los factores que mas la reducen son sobrevelocidad, mal tensado, temperatura excesiva y exposicion a quimicos incompatibles.
Si. Fabricamos a cualquier longitud que sea multiplo del paso del perfil, incluso en tiradas muy cortas. Para referencias de catalogo el plazo suele ser rapido y para perfiles especiales conviene consultar.
HTD usa un diente curvilineo que distribuye mejor la carga, transmite mas par y suele ser mas silencioso. El perfil T es mas economico y suficiente para cargas moderadas.
